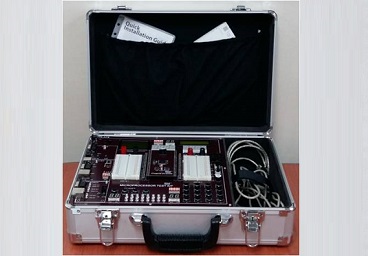

MTK-AT8 Kit

MTK-AT8은 마이크로프로세서의 이론 강의와 함께 실습 시간에 사용하는 트레이닝 키트이다. 실습 교재에서 각 장마다 실습 목표를 설정하고 실습에 필요한 마이크로프로세서의 기능을 설명한 후 학습자가 프로그램을 작성 하고 트레이닝 키트에 다운로드하여 동작을 확인할 수 있다 다음 책 및 실습 장치를 패키지로 활용하면 효과적인 학습을 할 수 있다

- 마이크로프로세서 ATmega128(이창주/박군종/정성순/전봉신 지음, 생능출판사, 2016)
- MTK-AT8 마이크로프로세서 트레이닝 키트를 이용한 마이크로프로세서 프로그램 실습
(이창주/박군종/정성순/전봉신 지음, 생능출판사, 2016)

Feature

실습할 수 있는 마이크로프로세서 ATmega128, ATmega2560, AT90CAN128
실습 CHAPTER별 포트 자동 설정
관리자용 DISPLAY에 CHAPTER별 사용포트 표시
RS232, RS485, CAN통신 확인을 위한 인터페이스 모듈 내장

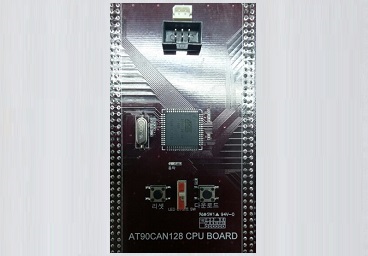

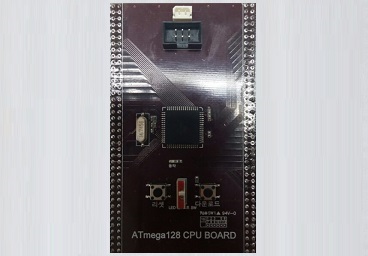

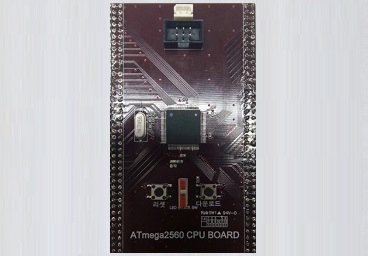

실습할 마이크로프로세서의 교체가 쉽도록 마이크로프로세서부를 모듈화

Specifications

ON/OFF 제어용 LED : 16개
입력시험을 위한 버스스위치 : 8핀
외부인터럽트 시험용 버튼 : 4개
4x4 키스캔을 위한 버튼 16개
16Charactor, 2Line 텍스트 LCD 1개
4자리 FND(공통애노드) : 2개
실험기판에 사용할 수 있는 펄스 출력 : 1Hz, 10Hz, 1KHz
실험기판 : 2개(82mm x 55mm)
ADC 시험을 위한 가변저항 : 2개
ADC 시험을 위한 온도센서 : 1개(TMP36)
RS232/RS485 통신 포트 : DSUB 9핀
CAN통신(AT90CAN128) 시험용 포트 : RJ45 컨넥터
실험기판에 사용할 수 있는 +5V 공급단자 : 2개
